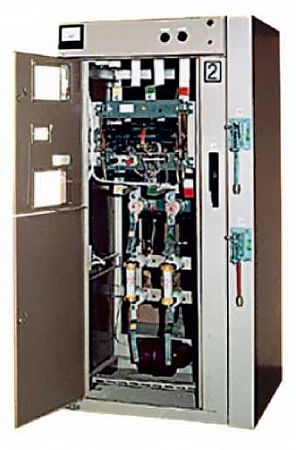

Комплектные распределительные устройства, состо- ящие из камер серии КСО-386, предназначены для приема и распределения электрической энергии трехфазного тока частотой 50 ГЦ при номинальном напряжении 6 и 10 КВ. Камеры нормально работают в сухих отапливаемых и неотапливаемых помещениях на высоте не более 1000 м над уровнем моря, при температуре окружающего воздуха от - 5 до + 35° С и относительной влажности до 70 %, при отсутствии химически активных газов и паров, а также токопроводящей пыли.
КСО–3 86–Х
1 2 3 4
1) камера сборная одностороннего обслуживания;
2) модификация;
3) год разработки;
4) каталожный номер камеры.
КСО комплектуется из камер КСО, соединенных между собой ПО функциональному назначению, изготовленных по заказу, В соответствии c опросным листом. Камеры КСО выполняются по схемам первичных соединений, приведенных В схеме главных цепей КСО-386. В зависимости от схемы первичных соединений камеры комплектуются выключателями, разъединителями, трансформаторами тока или напряжения, разрядниками или ограничителями перенапряжений. В части схем вспомогательных цепей камеры КСО выполняются по схемам в соответствии с заказом.
Применяемые автогазовые выключатели нагрузки типа ВНП-М1-10/630-20 имеют возможность дистанционного электрического управления, что позволяет организовать комплектные трансформаторные подстанции из ячеек этого типа по схеме АВР.
Наименование параметра | Значение параметра |
---|---|
Номинальное напряжение (линейное), кВ | 6; 10 |
Наибольшее рабочее напряжение, КВ | 7,2; 12 |
Номинальный ток главных цепей при частоте 50 ГЦ, А | 200;400;63 0 |
Номинальный ток сборных шин, А | 400;630 |
Ток электродинамической стойкости, КА | 41 |
Ток термической стойкости, КА | 10 |
Время протекания тока термической стойкости, С | 4 |
Степень защиты камер | IP00 (С фасада - IP20) |
